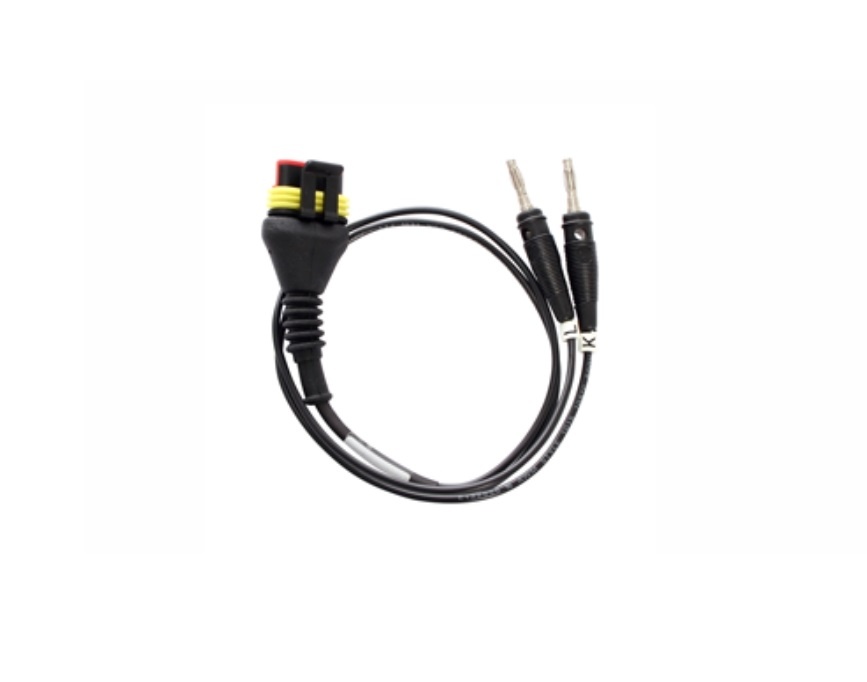

Diagnosekabel Universeel

UNIVERSELE terminalkabel met twee uitgaande lijnen: K en L. Met deze kabel kun je diagnoses uitvoeren op de merken DAEDONG, DAF MARINE, FNM MARINE (motoren geproduceerd vanaf 2005), JOHNSON, KAWASAKI MARINE, LOMBARDINI MARINE, SISU en SUZUKI MARINE (motoren met een ronde 8-polige kabel die niet compatibel is met kabel AM22).

OPMERKING: deze terminalkabel wordt gebruikt om verbinding te maken met specifieke PIN's van bepaalde diagnoseaansluitingen. Je moet een specifieke meetpen gebruiken, die aangesloten wordt op een specifieke pin van de aansluiting op de motor, en vervolgens verbonden wordt met één of beide uitgangen van de terminalkabel om communicatie tot stand te brengen. De uitgangen, de te gebruiken meetpen en de pin van de aansluiting waarop je moet verbinden, worden weergegeven in de diagnosesoftware.

LET OP: de terminalkabel moet worden aangesloten op de basiskabel AM01 of op de basiskabel AM01 CAN, afhankelijk van de geselecteerde motor. Deze informatie wordt weergegeven op de voorbereidingspagina van de diagnose voordat de communicatie start. Let goed op dat je de juiste kabel gebruikt.

UNIVERSAL terminal cable with two output lines: K and L. Through this cable you can run the diagnosis on the brands DAEDONG, DAF MARINE, FNM MARINE (engines produced from 2005), JOHNSON, KAWASAKI MARINE, LOMBARDINI MARINE, SISU and SUZUKI MARINE (engines with a round 8-way cable not compatible with the cable AM22).

NOTE: This terminal cable is used to connect to specific PINs of particular diagnostic sockets. You must connect a specific probe, which must be connected to a specific pin on the engine's socket, to one or both of the terminal cable's output lines in order to establish the communication. The output lines, the probe that must be used and the socket pin to connect to are displayed in the diagnostic software.

ATTENTION: the terminal cable must be connected to the base cable AM01 or to the base cable AM01 CAN based on the engine selected. This information is indicated in the diagnosis preparation page displayed before starting the communication. Be careful not to confuse which cable to use.

Toepassing - merk
• Universeel

Fabrikant
• TEXA
