Basiskabel MARINE CAN

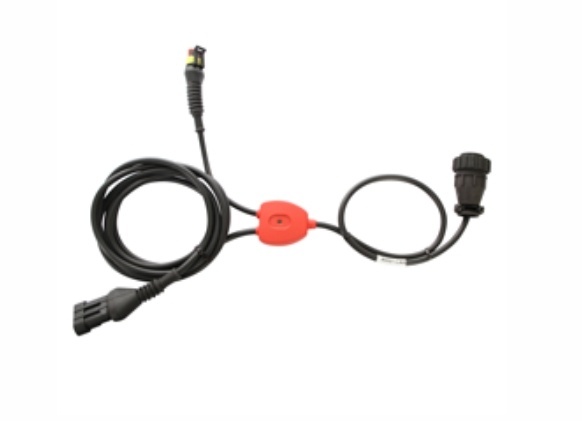

MARINE basis­kabel – CAN, waarop de terminalkabels worden aangesloten. Deze kabel ondersteunt specifieke functies en het CAN-protocol die niet worden ondersteund door kabel AM01. De kabel is te herkennen aan de RODE kap met een LED en heeft twee connectoren: een 2-polige vrouwelijke connector (mogelijke externe stroomvoorziening) en een 4-polige mannelijke connector (communicatieconnector).

GEBRUIK ALS BASISKABEL (voorbeeld AM01 CAN + AM25): Sluit de terminalkabel die hoort bij het te diagnosticeren merk (bijvoorbeeld AM25) aan op de 4-polige mannelijke connector. Indien aangegeven door de software, sluit de stroomklemmen aan op de 2-polige vrouwelijke connector; deze worden vervolgens verbonden met de accu van de motor of het voertuig om het apparaat van stroom te voorzien.

WAARSCHUWING: Verwissel deze kabel niet met kabel AM01, die er sterk op lijkt maar voorzien is van een speciale sticker en een ZWARTE kap. Let goed op de aanwijzingen van de software met betrekking tot het gebruik van de basiskabel, de juiste terminalkabel en een mogelijke externe stroomvoorziening.

Base MARINE cable - CAN to which the terminal cables are connected to. This cable supports particular functions and the CAN protocol not supported by the cable AM01. The cable can be identified through its RED cap with a LED and it has two connectors, a 2-way female (possible external power supply) and a 4-way male (communication connector).

USE AS A BASE CABLE (example AM01 CAN + AM25): Connect the terminal cable related to the brand that has to be diagnosed (example AM25) to the 4-way male connector. If indicated by the software, connect the power clamps, which will then be connected to the engine/vehicle battery to power the tool, to the 2-way female connector.

WARNING: It must not be confused with the cable AM01, very similar but with a dedicated sticker and a BLACK cap. Pay attention to the software's indications regarding the use of the base cable, the use of the terminal cable to use and the possible external power supply.

Toepassing - merk
• Marine

Fabrikant
• TEXA
