Basiskabel MARINE

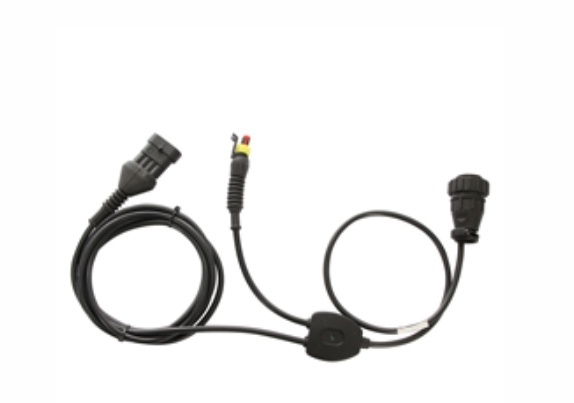

MARINE basis hoofdkabel waarop de terminalkabels worden aangesloten. De kabel is te herkennen aan de ZWARTE kap met LED’s en heeft twee connectoren: een 2-polige vrouwelijke connector (mogelijke externe stroomvoorziening) en een 4-polige mannelijke connector (communicatieconnector).

GEBRUIK ALS BASISKABEL (voorbeeld AM01 + AM02): Sluit de terminalkabel die hoort bij het te diagnosticeren merk (bijvoorbeeld AM02) aan op de 4-polige mannelijke connector. Indien aangegeven door de software, sluit dan de stroomklemmen aan op de 2-polige vrouwelijke connector; deze worden vervolgens verbonden met de accu van de motor om het apparaat van stroom te voorzien.

WAARSCHUWING: kabel AM01 is de basiskabel die door de meeste merken wordt ondersteund, maar biedt geen ondersteuning voor specifieke functies en protocollen. Verwissel deze niet met de kabel AM01 CAN, die erg lijkt maar een speciale sticker en een RODE kap heeft. Let goed op de aanwijzingen van de software met betrekking tot het gebruik van de BASISkabel, de vereiste terminalkabel en een mogelijke externe stroomvoorziening.

MARINE main base cable the terminal cables are connected to. The cable can be identified through its BLACK cap with LEDs and it has two connectors, a 2-way female (possible external power supply) and a 4-way male (communication connector).

USE AS A BASE CABLE (example AM01 + AM02): Connect the terminal cable related to the brand that has to be diagnosed (example AM02) to the 4-way male connector. If indicated by the software, connect the power clamps, which will then be connected to the engine's battery to power the tool, to the 2-way female connector.

WARNING: the cable AM01 is the base cable that covers most of the brands, but it does not support specific functions and protocols. It must not be confused with the cable AM01 CAN, very similar but with a dedicated sticker and a RED cap. Pay attention to the software's indications regarding the use of the BASE cable, the use of the terminal cable needed and the possible external power supply.

Toepassing - merk
• Marine

Fabrikant
• TEXA
